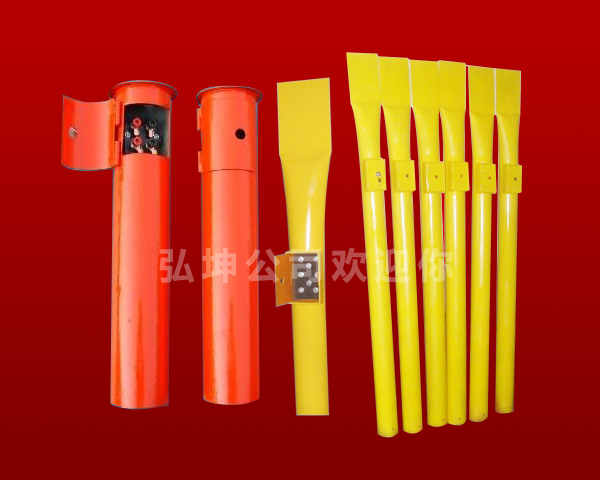

智能测试桩
产品大图
  • 智能测试桩
产品介绍

*章 购入检查

  这一章讲述了购入HK-MTU-T8000P系列智能无线测试桩后需要确认的内容。

  1.概述

  2.开箱检查

  3.铭牌数据

  1.1 概述

  HK-MTU-T8000P系列智能无线测试桩包括测试桩桩体(复合材料)和测试桩智能无线数据远传模块两部分,其中测试桩智能无线数据远传模块采用独立包装方式运输,在测

试桩桩体现场固定完毕后,就可以进行测试桩智能无线数据远传模块的安装与测试工作,而测试桩智能无线数据远传模块*正确安装和配置方可达到设计的功能


  1.2 开箱检查


  产品在出厂前虽已严格检查,但是由于运输或可能预想不到的情况发生,因此在产品购入后,请务必认真检查。

确认项目

确认方法

是否有部件损坏或受损

查看整体外观,检查运输中是否受损

螺丝等紧固部分是否有松动

必要时,用螺丝刀检查一下

说明书、合格证及其它配件

使用说明书及相应配件

  为了*运输,智能无线测试桩通常需要配套的包装,当您开箱时请保管好包装材料,以便日后需要转运时使用。

  包括下列组成部分:

  ● HK-MTU-T8000P系列测试桩桩体(复合材料) 1只

  ● HK-MTU-T8000P系列测试桩智能无线数据远传模块 1只

  ● 产品附件(包括铭牌、防水帽、固定螺丝、扎带等) 1批

  ● 产品使用说明书 1份

  ● 产品合格证 1份


  1.3 铭牌数据

  1.3.1 测试桩智能无线数据远传模块铭牌

  1.3.2 测试桩智能无线数据远传模块型号说明


  *章 安装配线

  这一章主要讲述了设备的安装尺寸和接线方面的要求

  1. 安装尺寸与电缆连接

  2. 安装场所要求和管理

  2.1 安装尺寸与电缆连接

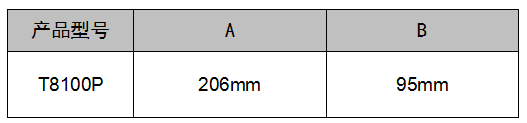

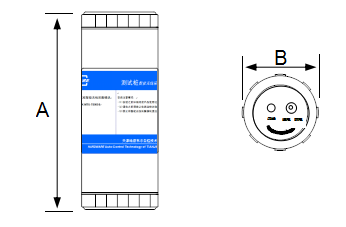

  2.1.1 测试桩智能无线数据远传模块外形尺寸;



  2.1.3 电缆的连接

  测试桩智能无线数据远传模块使用

  防水电缆直接连接,电缆规格:


  4芯*0.5mm2的防水电缆。

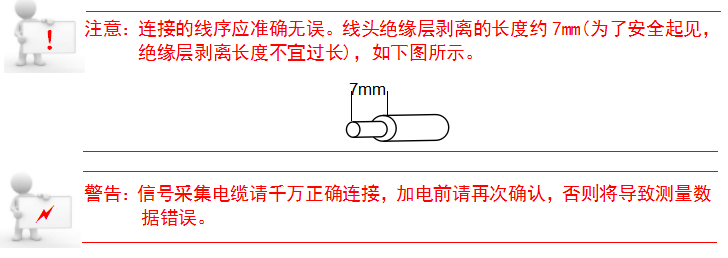

  信号电缆的接口定义和连接线序参见下列图表:

信号采集电缆端子

线号

信号名称

接线说明

备注

CN1

管道

与管道相连接


CN2

参比电极

与参比电极相连接或者和极化探头的参比电极相连接


CN3

极化电极1

与极化探头中的极化片相连接

此端子为相同电位点

CN4

极化电极2

与极化探头中的极化片相连接


  2.1.4 供电电源

  测试桩智能无线数据远传模块采用了高性能锂电池组做为供电电源,为了很好地适应复杂的应用环境,提高系统的工作稳定性,模块中采用了先进的电源管理技术,*的延长了供电电池组的供电周期。


  2.2 安装场所要求和管理

  请将本品安装在管道附近,并在测试桩桩体内部灌注水泥,用于加固桩体,如果测试桩桩体内的智能无线数据远传模块及专用天线被长期淹没于水中,将导致设备无法正常工作,同时也会导致无线信号无法发射。


  2.2.1 安装现场

  安装现场应满足如下条件:

  n 环境温度-40℃-+60℃;

  n 尽量避免高温多湿,湿度小于90%RH,无雨水滴淋;

  n 切勿安装在木材等易燃物体上;

  n 无易燃、腐蚀性气体和液体;

  n 安装基础坚固无震动;

  n 无电磁干扰,远离干扰源;

  第三章 技术参数

  本章主要讲述了测试桩智能无线数据远传模块的技术参数。

  1.模块功能

  2.技术参数

  3.1 模块功能

  【GPRS部分】

  n 支持双频GSM/GPRS

  n 支持800/1900MHz双频

  n 实时时钟

  【蓝牙部分】

  n 工作频段2.4GHz

  n 蓝牙协议V4.0 BLE

  n 灵敏度-93dBm

  n 通讯距离20m

  【GPS北斗模块】

  n 水平精度2m

  n 通道:72搜索通道

  n 灵敏度-167dBm

  增强功能:

  n 透明数据传输与协议转换

  n 数据终端永远在线或工作模式选择

  n 支持虚拟数据专用网

  n 支持RS-485接口

  n 优化电磁兼容设计,适合电磁环境恶劣和要求较高的应用需求

  n 采用先进电源技术,供电电源适应范围宽,提高设备的稳定性


  3.2 技术参数

  测试桩智能无线数据远传模块主要技术指标:

  采样参数:

  通电电位

  断电电位

  环境温度

  环境湿度

  地理信息

  接口:

  天线接口50/SMA/阴头

  串行数据接口

  类型:RS-485

  数据速率:300~115.200bits/s

  接口端子:标准USB接口

  供电:

  电池组电压:+7.2VDC,纹波小于300mV

  电池组容量:56AH

  功耗:

  通信中:平均500mA

  空闲时:20uA

  *性能:

  输入阻抗:≥100MΩ

  防雷保护:参比电位输入端具有防雷击保护功能

  绝缘电阻:参比线与外壳、零位线与外壳的绝缘电阻>10MΩ

  抗交流干扰:抗交流干扰电压30VAC

  接电强度:1500V,历时1min

  第四章 智能无线测试桩桩体的安装

  本章介绍智能无线测试桩桩体的结构以及安装方法。

  1.智能无线测试桩桩体的埋设方法

  2.智能无线测试桩桩体的调试步骤

  3.智能无线测试桩模块的安装与调试

  4.1 智能无线测试桩桩体的结构

  智能无线测试桩桩体采用复合材料(树脂+高强度玻璃纤维)制作,其外形尺寸及颜色,满足中国石油天然气与管道分公司关于里程桩/测试桩的要求,其外型示意图如图4-1:


图4-1 智能无线测试桩外型示意图

  4.2 智能无线测试桩桩体的埋设方法

  将测试桩桩体的安放位置*下部浇筑水泥固定,并在其中放置Ф50的PPR管(用于信号电缆的铺设)一根,待水泥固化后,再将测试桩桩体上部用土壤填敷,测试桩桩体的埋设尺寸如图1所示:



  4.3 测试桩智能无线数据远传模块的安装与调试

  当现场安装无线数据远传模块时,请按照以下步骤完成:

  1)电缆的处理:

  将无线数据远传模块上的信号电缆外皮,从根部剥离50mm,虚线处用防水胶布包裹,如图2所示;

  将每根信号线剥离25mm,如图2所示;


图2

  将管道连接电缆剥离12mm左右,并保留线径Φ4mm以内,请将多余部分(虚线内)剪除,如图3所示;


图3

  将参比电极线剥离12mm左右;

  2)电缆的连接:

  将电线中的“棕色”线与参比电极电缆相连接,并用涂有中性防水胶的棕色防水帽固定牢固,且防水帽及防水胶应*包裹电缆裸露处;

  将电线中的“蓝色”线与管道连接电缆相连接,并用涂有中性防水胶的黄色防水帽固定牢固,且防水帽及防水胶应*包裹电缆裸露处;

  将电线中的“黑色”线与极化探头中的极化电极1相连接,将电线中的“灰色”线与极化探头中的极化电极2相连接,并用涂有中性防水胶的黄色防水帽固定牢固,且防水帽及防水胶应*包裹电缆裸露处。

  3)电缆的固定:

  将连接完毕的电缆,距离接头处50mm处,用塑料捆扎带固定牢固后,置于测试桩桩体内;

  4)模块的通电:

  将无线数据远传模块上的电源开关置于“通电”状态,则该模块将自动进入工作模式;


  5)设备调试:

  打开智能阴极保护管理平台手机客户端,进入现场设备管理选项,通过蓝牙与设备通讯查看设备采集的数据是否准确,并将设备的定位信息上传至网络平台。

  6)与桩体的固定:

  将完成上述步骤后的红色方帽与桩体连接,在桩体与桩帽重叠处的四个面靠近边缘20mm处,各钻一个Φ3.5mm的孔,并用M4自攻螺钉固定牢固,如图5所示;


  7)铭牌的固定:

  在桩体的侧面,距离上端面100mm的居中处,固定桩体铭牌,并用油性信号笔填写桩体编号(桩体编号请详见包装箱标签上的编号),如图6所示;


  第五章 操作说明

  本章介绍测试桩智能无线数据远传模块使用中的有关说明:

  1.手机客户端的使用说明

  5.1 手机客户端使用说明

  测试桩智能无线数据远传模块属于智能型数据采集及通信终端,当测试桩智能无线数据远传模块安装设置完成后,接通电源开关即可使用,正常运行时无需用户介入,方便了用户的安装与测试。

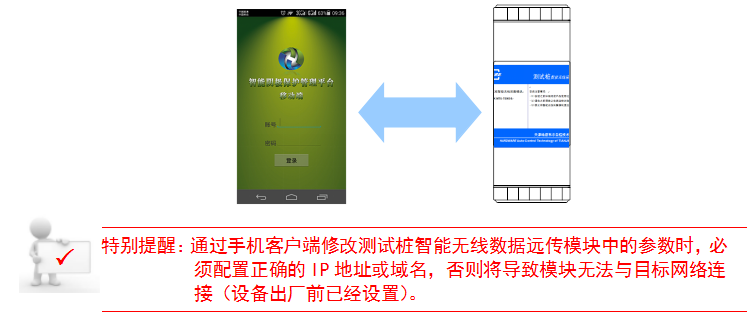

  当然,在用户的使用过程中如需查询采集模块的运行情况,或修改其内部配置参数时,可通过手机客户端,实现参数的查询与修改工作。


  5.2 手机客户端操作界面说明

  1)用户登录界面

  当点击进入哈控科技手机客户端后,操作界面将自动进入用户登陆,如右图示:输入用户名和密码进入APP操作界面

  2)操作界面主菜单

  主菜单界面包括:设备管理、数据*、现场管理、位置导航、评价分析、曲线图形、系统设置共七个分界面;


  第六章 异常诊断及日常维护

  本章介绍HK-MTU-T8000P系列测试桩智能无线数据远传模块使用中的异常诊断

  1.故障内容及处理

  2.日常检查与定期维护

  当HK-MTU-T8000P系列测试桩智能无线数据远传模块发生故障时,将出现模块停止输出,网络服务器将无法接收到其发回的测量数据。当发生故障后,可通过手机客户端读取测试桩智能无线数据远传模块中的状态参数及故障代码,正确判断故障的原因并提供适当的解决方法。

  6.1 故障内容及处理

故障

代码

内   容

说    明

处理对策

01

参比电位过压

参比电位测量值高于内部设定值

检查长效参比、管道连接线以及外部回路是否正常

02

参比电位欠压

参比电位测量值低于内部设定值

03

SIM卡错误

未检测到有效的SIM

检测SIM卡是否欠费

检测SIM卡是否安装牢固

04

服务器无法连接

服务器出现异常

通知服务器维护人员进行维护

05

用户名或密码错误

服务器密码错误

修改密码

06

服务器连接超时

在1分钟内,服务器未进行响应

服务器忙碌,手机客户端将在几分钟后再次尝试联机

  6.2 日常检查与定期维护

  在HK-MTU-T8000P系列测试桩智能无线数据远传模块的正常使用过程中,需要做日常及定期维护检查,以确保其运行稳定*。

检查项目

检查内容

检查周期

检查方法

判定标准

异常时对策

日常

一年

设备周围

环境

请确认周围温度、湿度


用温度计、湿度计测量

温度、湿度超限

改善现场环境

是否有堆积易燃物


目视

无异物

安装位置是否浸没水中


目视

无浸没

改善安装环境

设备安装

壳体安装是否牢固


目视、触碰

无异常松动

加固

设备内部电池组容量

电池组容量是否正常


用手持操终端检测

合乎规格的电池容量值

更换电池组

设备端子固定螺丝

锁紧部位是否松动


目视、用螺丝刀检查螺丝是否松脱

无异常

锁紧或送修

端子是否有破损


是否有明显生锈状态


设备连接线

是否变形、歪斜


目视

无异常

更换或送修

导线外皮是否破损
