您好,欢迎访问焦作市弘坤阴极保护防腐材料有限公司网站!
网站地图▼| 设为首页▼| 联系我们▼|
tel

新闻中心

首页 > 新闻中心
海洋平台阴极保护
发布:nmrhgmgv 浏览:123次

    海洋油气的进一步开发利用,海洋平台所处水域越来越深,结构越来越复杂,腐蚀防护要求也越来越高。考虑到水下防腐层的耐久性和维修涂层的难度,以及通过经济上的对比,现在建造的还上固定式导管架平台,浸区的结构绝大多数都不采用防腐层保护,仅依靠阴极保护来防止腐蚀破坏。阴极保护是防止钢结构被海水腐蚀的一种重要方法。可以有效地增长海洋平台的寿命。阴极保护分为外加电流和牺牲阳极法,原理不同,根据实际工程中不同的腐蚀环境和被保护体的特定条件和技术。考虑两种方法均可以应用。

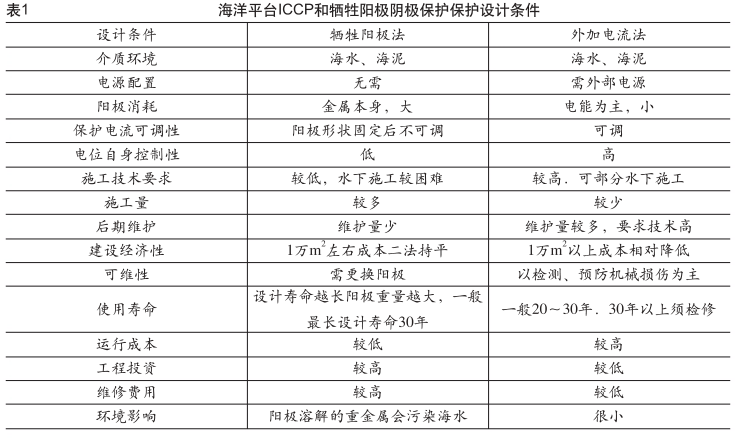

    海洋平台阴极保护既可以采用外加电流法也可以采用牺牲阳极法,也可以将两种方法联合应用。倘若导管架平台从下水开始就进行核实的保护措施,无论是采用牺牲阳极法还是外加电流法都可以抑制腐蚀。image    辅助阳极及其托架使用于海洋环境时常因材料选择不合理,结构设计差而失效。而平台外加电流辅助阳极因安装在水下,更容易因海水冲刷腐蚀和密封破坏而失效。因此辅助阳极及其托架材料的选择以及结构设计是保证辅助阳极可靠运行的关键。由于辅助阳极及其托架在海水中使用时主要遭受海水冲刷、海水腐蚀、水压、电极反应产生的氯气腐蚀等,首先通过耐冲刷性能试验、电化学性能试验和强化寿命试验优选出耐冲刷、长寿命的辅助阳极及其托架材料。辅助阳极选用性价比高、发生电流稳定、消耗率小、机械强度高的 MMO 阳极; 托架材料选用聚四氟乙烯。然后针对海水水下环境做了耐压设计和密封结构设计,使之能在深水压力环境下的稳定运行,并针对定型的阳极及其支架做了耐压强度试验和模拟深水环境下的水密性试验,以检测辅助阳极系统的机械强度和水密性。辅助阳极底座采用碳钢结构,底座焊接4块设计寿命为20a 的牺牲阳极来抑制底座的腐蚀。底座采用混凝土进行配重,配重后底座重3.5t,保证整个底座在海床上的稳定性。当海床上海泥较深时,需增加底座下部位置高度并焊接裙板,防止海水对底座下部海泥的冲刷。通过对辅助阳极的优选以及远地式阳极支架和底座的设计研制了海洋平台外加电流阴极保护远地式辅助阳极工程样机。远地式辅助阳极采用远地式阵列结构。每套辅助阳极系统额定输出电流600A,耐水压300m,使用寿命20a

   焦作弘坤主要经营产品有:镁合金牺牲阳极、锌合金牺牲阳极、镁带、锌带、预包装高硅铸铁阳极、贵金属氧化物阳极、恒电位仪、测试桩等阴极保护配套产品。

  欢迎拨打电话:15738522220  联系人:张经理

微信图片_20200413155011
